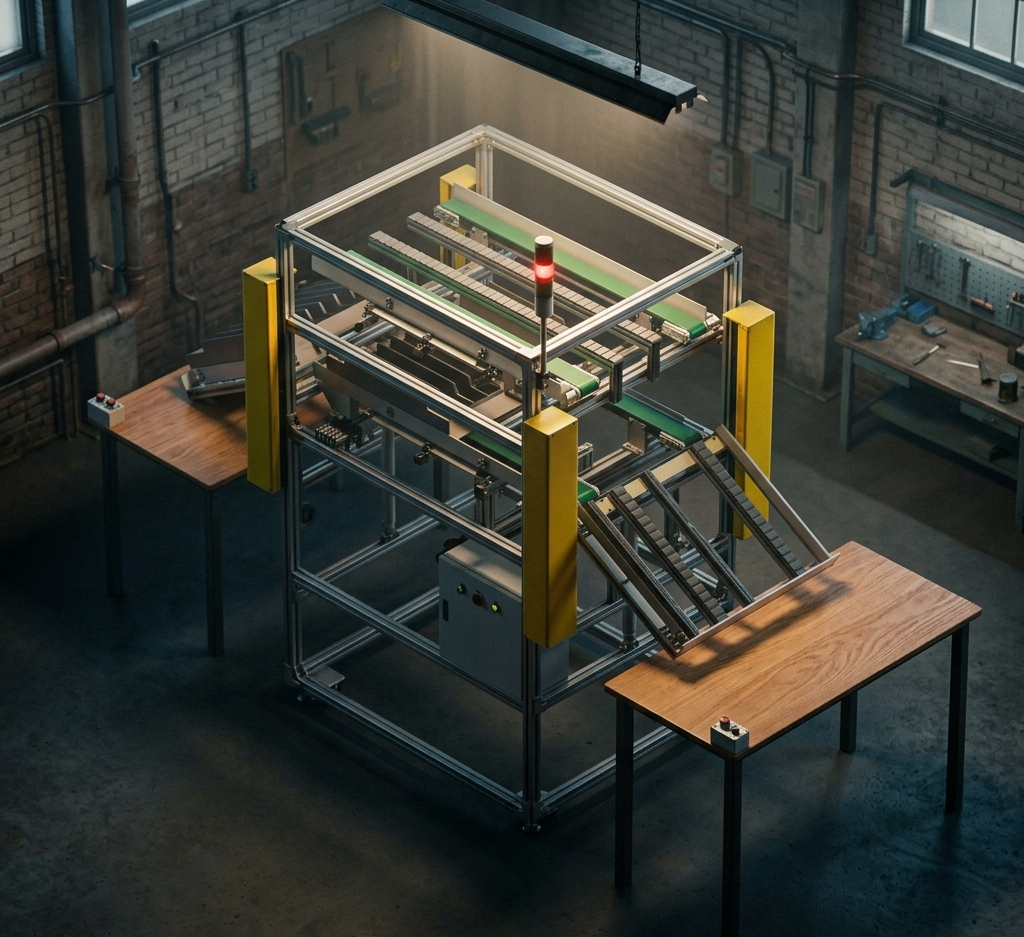

🏭 GIỚI THIỆU HỆ THỐNG BĂNG TẢI 2 TẦNG TỰ ĐỘNG HÓA

Hệ thống băng tải 2 tầng được thiết kế nhằm tối ưu hóa không gian nhà xưởng và tăng gấp đôi hiệu suất vận chuyển trong dây chuyền lắp ráp hoặc đóng gói. Với thiết kế khung nhôm định hình chắc chắn kết hợp cơ cấu nâng hạ khí nén, đây là giải pháp linh hoạt cho các nhà máy công nghiệp hiện đại.

🛠️ 1. Cấu Tạo Chi Tiết

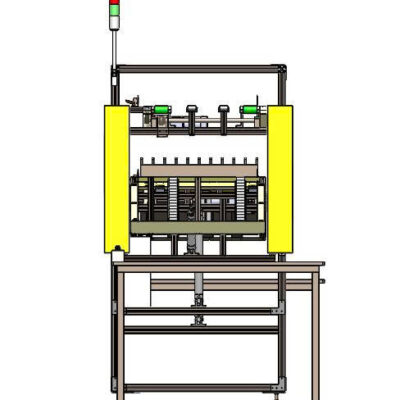

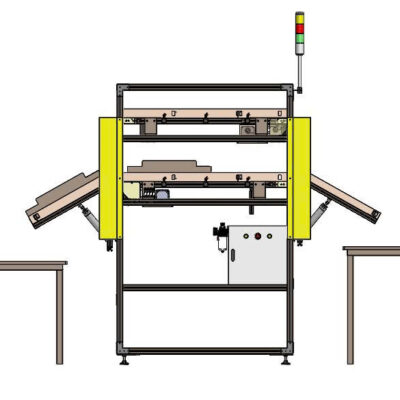

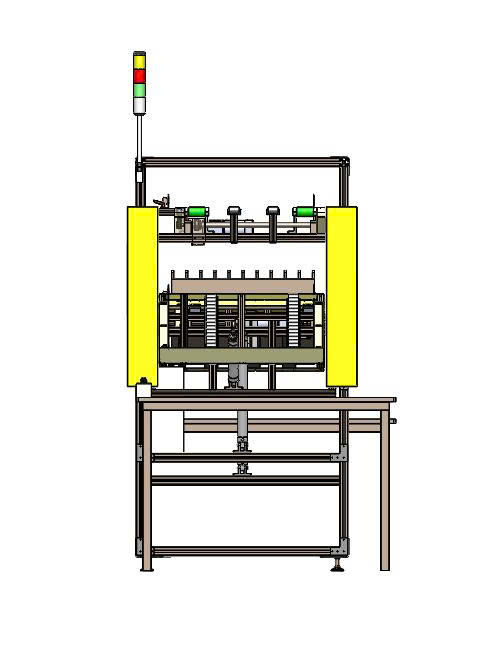

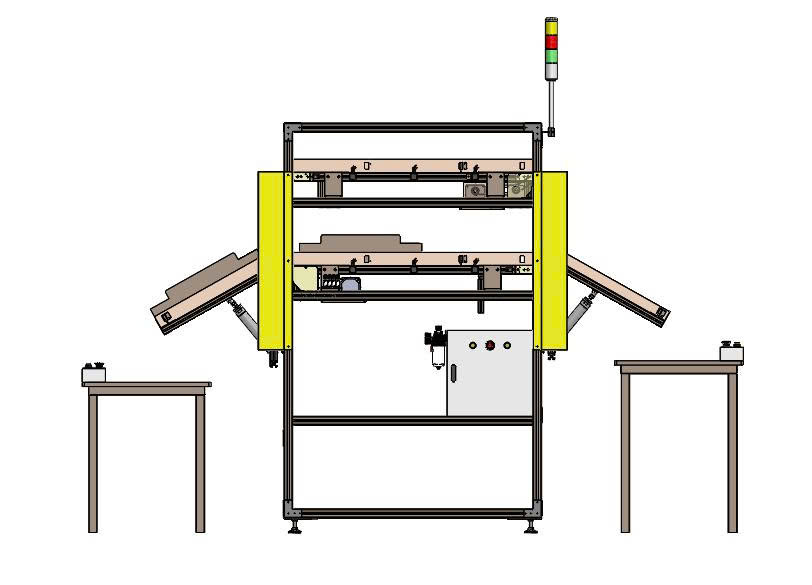

Dựa trên quan sát bản vẽ kỹ thuật, hệ thống bao gồm các cụm chi tiết chính:

• 🏗️ Khung Sườn (Frame):

  • Sử dụng nhôm định hình công nghiệp chịu lực tốt, chống gỉ sét, thẩm mỹ cao.

  • Kết cấu module lắp ghép, dễ dàng mở rộng.

• 🛤️ Hệ Thống Băng Tải (2 Tầng):

  • Tầng trên: Băng tải phẳng chạy ngang (vận chuyển linh kiện/thành phẩm).

  • Tầng dưới: Kết cấu kết hợp các đoạn nghiêng ở hai đầu để nạp/trả liệu.

• 🦾 Cơ Cấu Chấp Hành:

  • Xi lanh khí nén: Lắp đặt tại các đoạn băng tải nghiêng (như hình vẽ), giúp nâng hạ góc nghiêng linh hoạt.

  • Động cơ (Motor): Động cơ giảm tốc bố trí gọn gàng, truyền động ổn định.

• 🚨 Hệ Thống An Toàn & Điều Khiển:

  • Cảm biến màn chắn sáng (Safety Light Curtains): Hai thanh vàng lớn bảo vệ an toàn tuyệt đối cho người vận hành.

  • Đèn tháp (Signal Tower): Đèn 3 màu báo trạng thái hoạt động.

  • Tủ điện: Tích hợp PLC và các nút điều khiển.

• 🪑 Bàn Thao Tác Phụ: Hai bàn rời ở hai đầu dây chuyền phục vụ công nhân đứng máy.

⚙️ 2. Chức Năng Hoạt Động Băng Tải 2 Tầng

Hệ thống đóng vai trò là trạm làm việc bán tự động thông minh:

1. 🔄 Vận chuyển đa chiều: Tách biệt hai luồng hàng (ví dụ: Phôi vào tầng trên – Thành phẩm ra tầng dưới).

2. 📐 Tiết kiệm diện tích: Thiết kế chồng tầng giúp giảm 50% diện tích sàn so với băng tải song song.

3. ⬆️⬇️ Nâng hạ tự động: Xi lanh khí nén giúp tạo độ dốc trượt sản phẩm hoặc nâng lên vị trí thuận tiện, giảm sức lao động thủ công.

4. 🛡️ Bảo vệ an toàn: Tự động ngắt máy khi phát hiện vật thể lạ xâm nhập vùng làm việc.

🚀 3. Hiệu Suất & Ưu Điểm Băng Tải 2 Tầng
