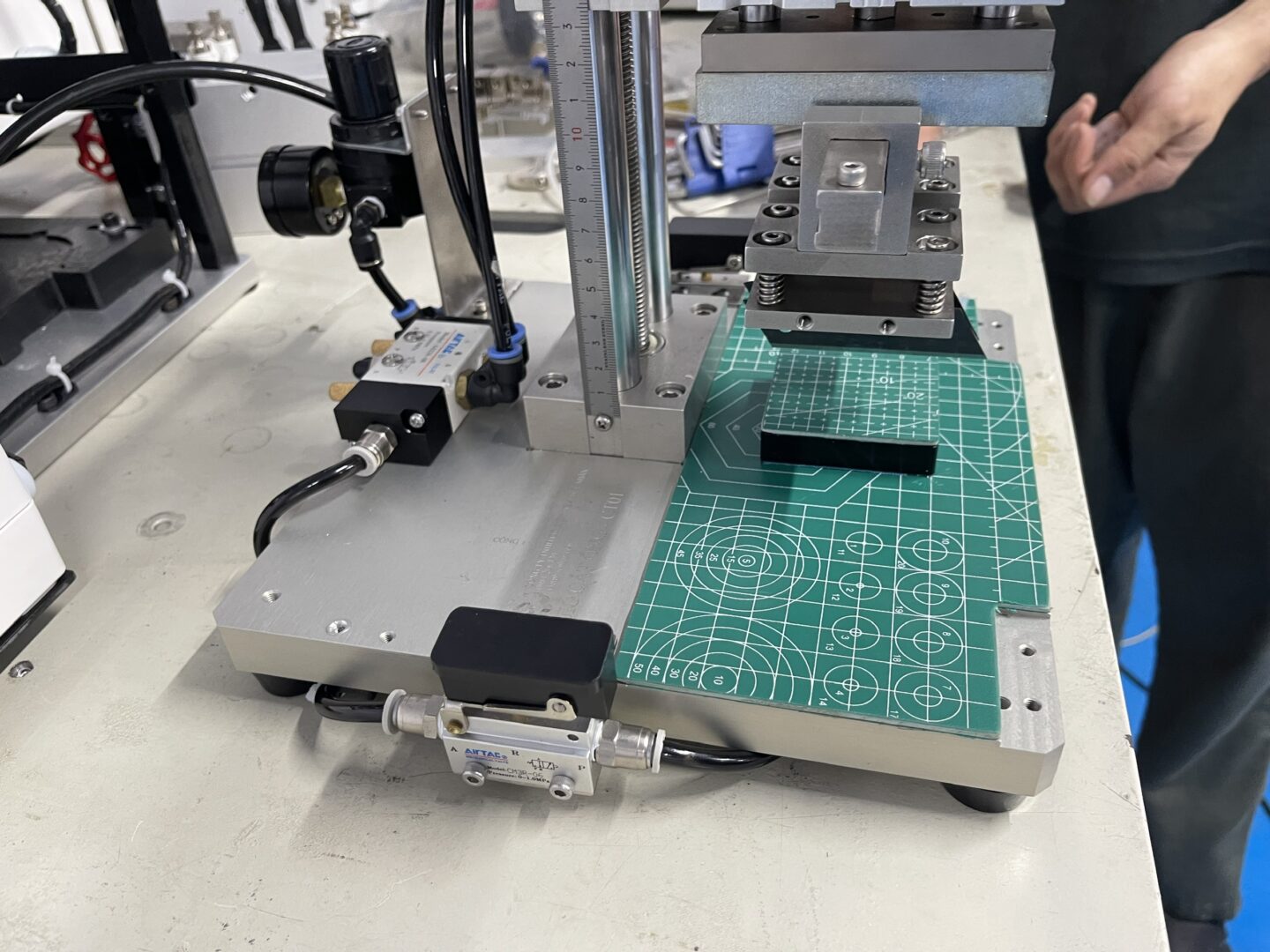

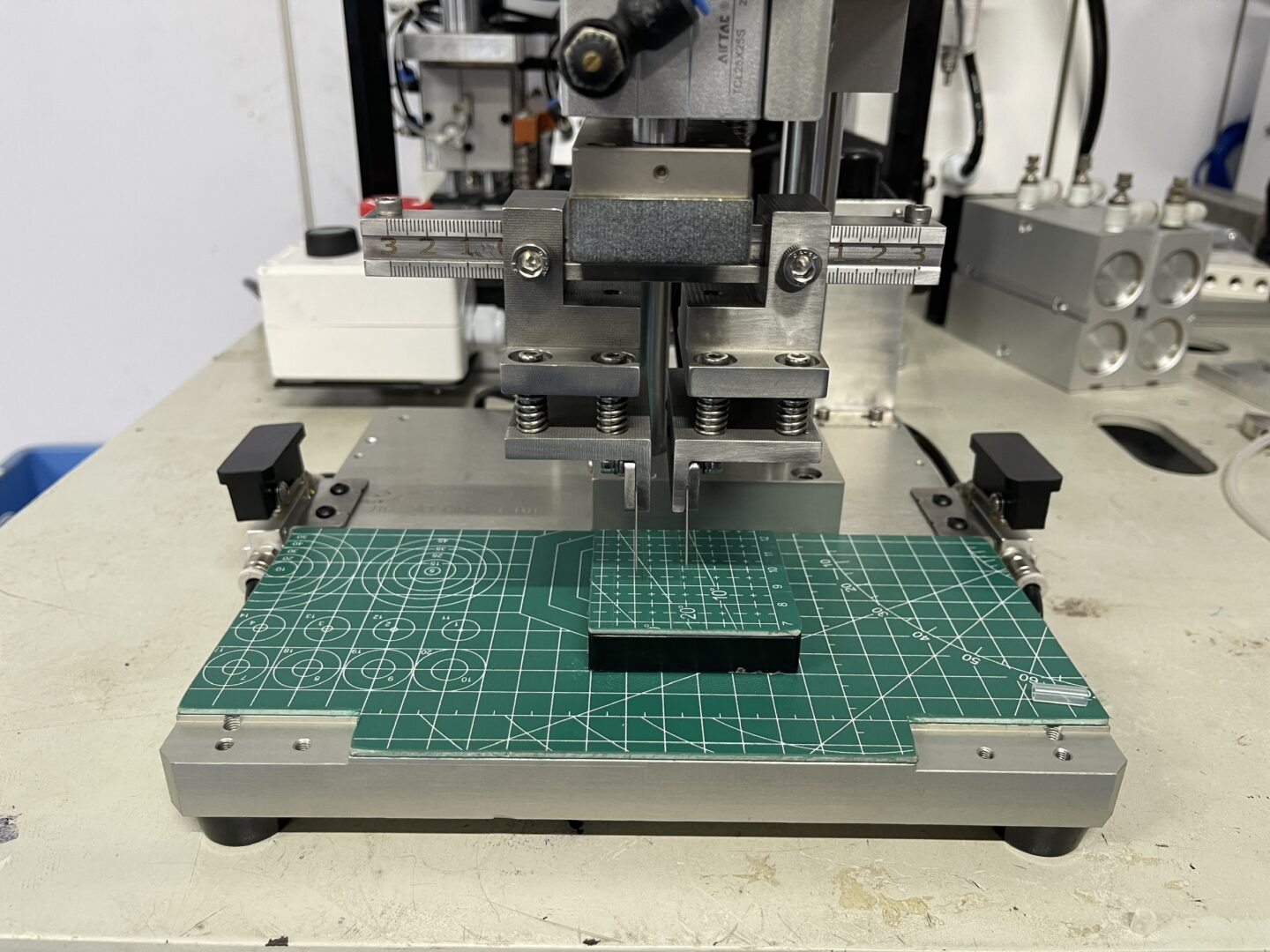

Bài Mô Tả: 🛠️ Jig Cắt Ống Tự Động (Pipe Cutting Jig/Fixture)

Jig Cắt Ống Tự Động là một loại đồ gá (Jig/Fixture) chuyên dụng, được thiết kế để định vị và kẹp chặt ống (ống kim loại, nhựa, hoặc các vật liệu khác) một cách chắc chắn và chính xác.

I. 📐 Thông Số Kỹ Thuật (Specifications)

Các thông số kỹ thuật chính của Jig cắt ống thường bao gồm:

Phạm vi Đường kính Ống: Kích thước ống tối thiểu và tối đa mà Jig có thể kẹp chặt và cắt
Vật liệu Ống Tương thích: Loại vật liệu mà Jig được thiết kế để cắt
Độ Chính xác Cắt: Sai số tối đa cho phép của vết cắt
Kiểu Kẹp: Cơ cấu kẹp (ví dụ: kẹp vít, kẹp nhanh, kẹp thủy lực).
Vật liệu Jig: Vật liệu chế tạo thân Jig (thường là thép cường độ cao, hợp kim nhôm, hoặc gang để đảm bảo độ cứng vững).
Khả năng Cắt Góc: Khả năng điều chỉnh góc cắt

II. ✨ Chức Năng (Functions)

Jig cắt ống đóng vai trò cốt lõi trong việc đảm bảo chất lượng và hiệu suất gia công:

Định Vị Chính xác: Cố định ống tại vị trí gia công theo đúng tọa độ và góc độ yêu cầu.
Kẹp Chặt Ổn định: Giữ chặt ống trong suốt quá trình cắt, chống rung động, trượt hoặc biến dạng do lực cắt gây ra.
Dẫn Hướng Dụng Cụ Cắt (Jig): Với các loại Jig phức tạp, nó có thể tích hợp bạc lót hoặc rãnh dẫn hướng để đảm bảo dụng cụ cắt di chuyển theo quỹ đạo chính xác, đặc biệt quan trọng cho các vết cắt góc hoặc vết cắt hình học phức tạp.
Tăng Tính Đồng Nhất: Đảm bảo tất cả các ống được cắt đều có độ dài và góc cắt như nhau, rất quan trọng trong sản xuất hàng loạt.
Tăng An Toàn Lao Động: Giữ tay người vận hành ở khoảng cách an toàn so với khu vực cắt.

III. ⚙️ Cách Thức Hoạt Động (Operation Principle)

Nguyên lý hoạt động của Jig cắt ống dựa trên sự kết hợp giữa định vị và kẹp chặt:

Định Vị: Ống được đặt vào các bề mặt định vị (thường là khối V hoặc rãnh) của Jig. Các bề mặt này đảm bảo ống được căn chỉnh tâm một cách chính xác.
Kẹp Chặt: Cơ cấu kẹp (tay kẹp, vít, hoặc cam) được kích hoạt để áp lực lên ống, giữ chặt nó không bị dịch chuyển. Lực kẹp phải đủ lớn để chống lại lực cắt nhưng không làm móp hoặc biến dạng ống.

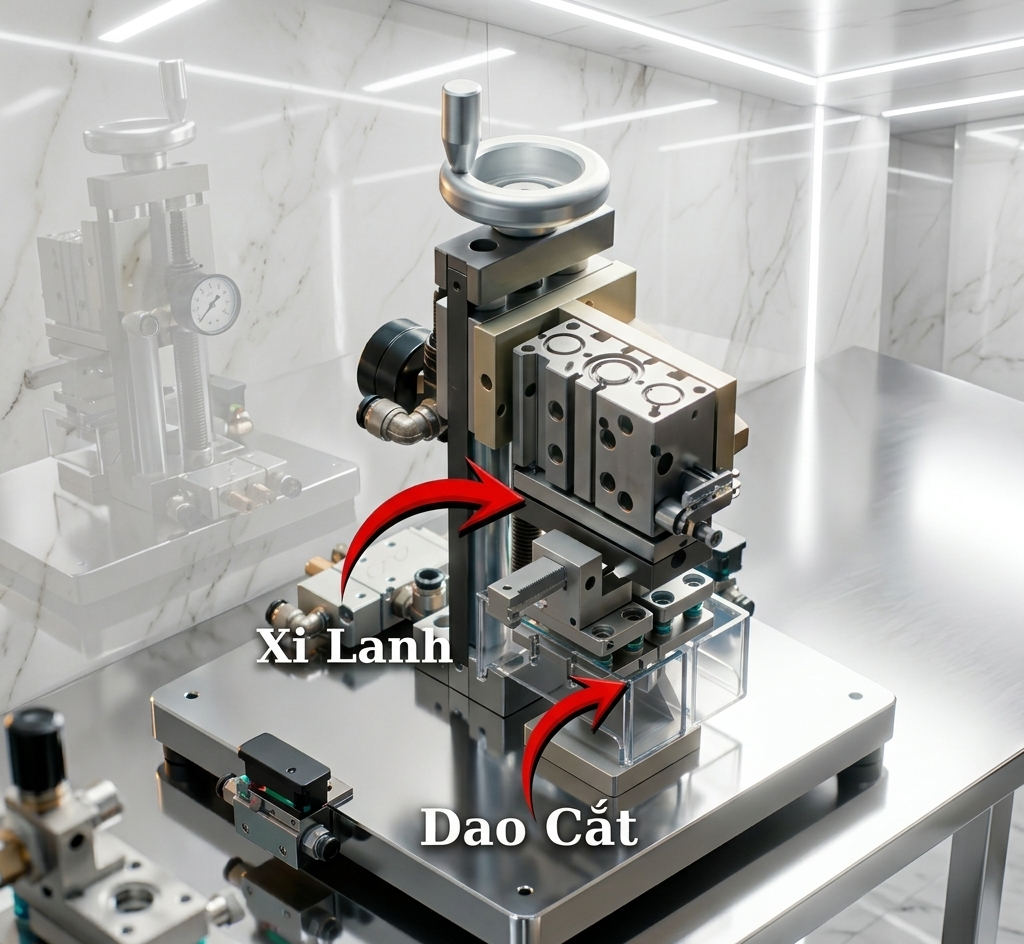

Dẫn Hướng: Tùy thuộc vào thiết kế, Jig sẽ có một bề mặt hoặc một khuôn mẫu (template) để dụng cụ cắt tì vào hoặc trượt theo. Khi dụng cụ cắt tiếp xúc với ống, sự kết hợp giữa độ cứng vững của Jig và lực kẹp sẽ đảm bảo nhát cắt được thực hiện thẳng và chính xác theo khuôn mẫu đã định.
Hoàn Tất: Sau khi cắt xong, cơ cấu kẹp được nhả ra và ống đã cắt được tháo ra khỏi Jig.

IV. 📝 Hướng Dẫn Sử Dụng Cơ Bản (Basic Usage Instructions)

Chuẩn Bị:
- Kiểm tra Jig: Đảm bảo Jig sạch sẽ, không có phoi kim loại hay bụi bẩn.
- Lựa chọn Jig: Chọn Jig có kích thước và thiết kế phù hợp với đường kính và yêu cầu cắt của ống.
- Kiểm tra dụng cụ cắt: Đảm bảo lưỡi cắt/đá cắt sắc bén, không hư hỏng.
Gá Ống:
- Đặt ống: Đặt ống vào vị trí định vị trên Jig, căn chỉnh điểm cắt mong muốn trùng với mép hoặc rãnh dẫn hướng của Jig.
- Kẹp chặt: Sử dụng cơ cấu kẹp (vặn vít, gạt tay kẹp) để kẹp chặt ống. Không kẹp quá chặt để tránh biến dạng, nhưng phải đủ lực để ống không bị trượt khi cắt.
Thực Hiện Cắt:
- Khởi động dụng cụ cắt và từ từ đưa dụng cụ tiếp xúc với ống, tì vào rãnh/mặt dẫn hướng của Jig.
- Thực hiện thao tác cắt một cách ổn định và đều đặn.
- Sau khi cắt xong, tắt máy cắt trước khi tháo rời.
Tháo Lắp:
- Nhả cơ cấu kẹp và lấy ống đã cắt ra.
- Tiến hành loại bỏ ba via (burr) khỏi mép cắt.
