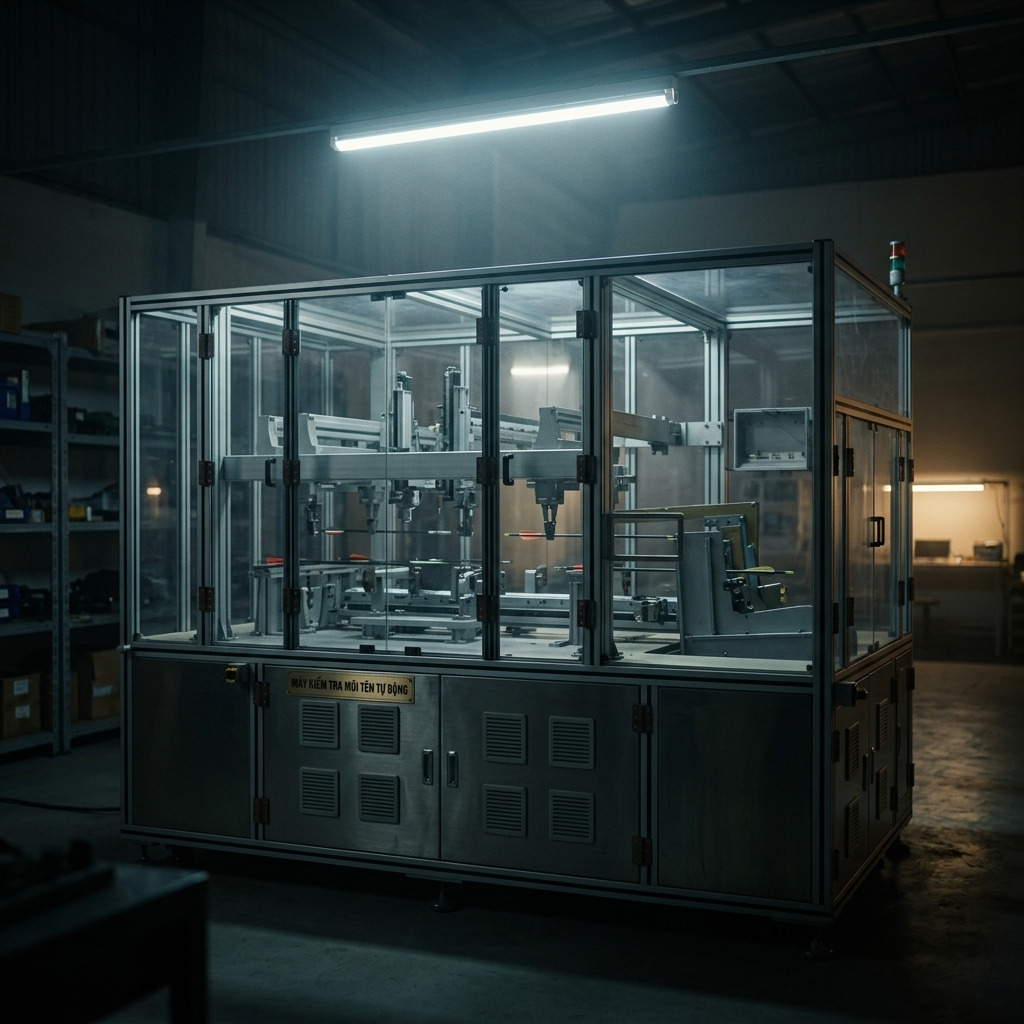

🎯 MÁY KIỂM TRA MŨI TÊN TỰ ĐỘNG : GIẢI PHÁP ĐO VÀ PHÂN LOẠI CHÍNH XÁC CAO CHO SẢN XUẤT COMPOSITE

Trong ngành chế tạo mũi tên thể thao và thiết bị composite cao cấp, độ chính xác của các thông số kỹ thuật bao gồm Đường kính ngoài (OD), Độ uốn (Flex), Độ cứng dọc trục (Spine) và Tải trọng thử nghiệm (Proof Load) là yếu tố then chốt quyết định chất lượng và độ an toàn của sản phẩm. Phương pháp kiểm tra thủ công truyền thống không chỉ tốn kém nhân công, năng suất thấp mà còn tiềm ẩn rủi ro sai số do yếu tố con người.

Công ty TNHH Cơ Điện Việt Phúc Nhân tự hào giới thiệu Máy kiểm tra mũi tên tự động (Model: VPN-ACP0126-01) – giải pháp tự động hóa toàn diện, giúp chuẩn hóa quy trình kiểm tra chất lượng và tối ưu hóa năng suất sản xuất.

📌 1. TỔNG QUAN HỆ THỐNG

Hệ thống được thiết kế để tự động hóa 100% công đoạn kiểm tra và phân loại thân mũi tên composite. Nhờ tích hợp cảm biến Laser Micrometer độ chính xác cao của Keyence kết hợp với hệ thống điều khiển PLC/Servo đa trục tiên tiến, máy mang lại khả năng vận hành chính xác và ổn định vượt trội.

Mã sản phẩm: VPN-ACP0126-01
Đơn vị thiết kế & chế tạo: Công ty TNHH Cơ Điện Việt Phúc Nhân
Kích thước tổng thể: L2855 x W1630 x H2075 (mm)
Cấu trúc vận hành: 05 trạm kiểm tra tự động liên hoàn (5 Stations)
Hệ thống điều khiển: PLC Mitsubishi & Màn hình cảm ứng HMI Delta

🔄 2. NGUYÊN LÝ HOẠT ĐỘNG & QUY TRÌNH 05 TRẠM TỰ ĐỘNG

Sản phẩm được di chuyển liên hoàn qua 05 trạm kiểm tra chuyên biệt theo chu trình khép kín:

[Trạm 1: Cấp liệu tự động] ──► [Trạm 2: Đo Laser OD] ──► [Trạm 3: Đo độ uốn Flex]│
[Trạm 5: Phân loại 05 ngăn] ◄── [Trạm 4: Đo Spine & Proof Load] ◄┘

⚙️ Chi tiết nhiệm vụ tại các trạm:

Trạm 1 – Input (Cấp liệu tự động):
- Kỹ thuật viên đặt phôi mũi tên vào máng nạp nguyên liệu.
- Cơ cấu nâng và đẩy tự động đưa từng thân mũi tên vào vị trí bắt đầu kiểm tra.
Trạm 2 – Test OD (Đo đường kính ngoài):
- Trang bị đầu quét Laser Micrometer Keyence chính xác.
- Cơ cấu kẹp định vị di chuyển đầu đo laser để quét đường kính ngoài tại 3 vị trí tiêu chuẩn trên thân mũi tên: Butt – Center – Tip.
Trạm 3 – Test Flex (Đo độ uốn & độ thẳng):
- Định vị và kẹp chặt hai đầu mũi tên để đo độ uốn thân (Flex) theo dải tiêu chuẩn thiết lập.
Trạm 4 – Spine Finder & Proof Load (Đo độ cứng & Thử tải):
- Đặt sản phẩm lên nhịp đo chuẩn (Span) để xác định độ cứng dọc trục (Spine).
- Thực hiện bài kiểm tra tải trọng (Proof Load Test) để đánh giá độ bền cơ học của vật liệu composite.
Trạm 5 – Test Spine & Sorting (Tay gắp & Phân loại tự động):
- Tay gắp tự động đọc dữ liệu kiểm tra và đưa sản phẩm vào 05 ngăn phân loại riêng biệt:
  - 🟢 Ngăn OK: Sản phẩm đạt chuẩn tất cả thông số.
  - 🔴 Ngăn NG – OD HIGH: Đường kính ngoài lớn hơn tiêu chuẩn.
  - 🔴 Ngăn NG – OD LOW: Đường kính ngoài nhỏ hơn tiêu chuẩn.
  - 🟡 Ngăn NG – SPINE HIGH: Độ cứng Spine vượt ngưỡng.
  - 🟡 Ngăn NG – SPINE LOW: Độ cứng Spine dưới ngưỡng.

💡 3. ƯU ĐIỂM VƯỢT TRỘI & CÔNG NGHỆ TIÊN TIẾN

🔬 Công nghệ laser không tiếp xúc Keyence: Loại bỏ hoàn toàn sai số ma sát cơ học, đảm bảo độ chính xác tuyệt đối khi đo OD.
⚡ Hệ thống truyền động 18 trục Servo: Sử dụng 18 trục Servo đồng bộ giúp các thao tác kẹp, nâng, di chuyển và phân loại diễn ra êm ái, mượt mà và tốc độ cao.
🖥️ Giao diện HMI Delta thông minh: Màn hình cảm ứng Delta hỗ trợ cài đặt đa dạng mã sản phẩm (Part No.), hiển thị thông số đo theo thời gian thực (Real-time) và dễ dàng thao tác chuyển đổi chế độ.
📈 Quản lý dữ liệu chuẩn QA/QC: Hỗ trợ lưu trữ và trích xuất dữ liệu đo dưới dạng file CSV phục vụ phân tích chất lượng sản phẩm.
🛡️ An toàn vận hành tối đa: Khung vỏ máy được bảo vệ toàn diện với 4 cửa an toàn trang bị cảm biến báo mở cửa, nút dừng khẩn cấp (Emergency Stop) và mạch ngắt an toàn.

📊 4. BẢNG THÔNG SỐ KỸ THUẬT CHI TIẾT

Hạng mục	Quy cách & Thông số
Model máy	VPN-ACP0126-01
Kích thước tổng thể (DxRxC)	L2855 x W1630 x H2075 (mm)
Nguồn điện vận hành	1 Pha, AC 220V / 50Hz
Nguồn khí nén yêu cầu	0.4 – 0.6 MPa (Khí sạch & khô)
Bộ điều khiển trung tâm	PLC Mitsubishi
Màn hình giao diện	Màn hình cảm ứng màu HMI Delta
Số trục truyền động	18 Trục Servo
Cảm biến đo OD	Laser Micrometer Keyence (Đo 3 điểm: Butt / Center / Tip)
Hệ thống phân loại	Tay gắp tự động 5 khay (01 OK + 04 NG)

🏆 5. TẠI SAO NÊN CHỌN ĐỐI TÁC VIỆT PHÚC NHÂN?

Công ty TNHH Cơ Điện Việt Phúc Nhân là đơn vị chuyên nghiệp trong lĩnh vực tư vấn, thiết kế và chế tạo hệ thống tự động hóa công nghiệp. Chúng tôi cam kết mang lại giá trị thực tế cho nhà máy của bạn:

🛠️ Thiết kế tối ưu theo yêu cầu (Customized Solution): May đo giải pháp phù hợp chính xác với mặt bằng nhà máy và yêu cầu kỹ thuật đặc thù của từng dòng sản phẩm.
🧩 Linh kiện tiêu chuẩn quốc tế: 100% linh kiện chính hãng đến từ các thương hiệu hàng đầu: Keyence, Mitsubishi, Delta, Airtac, Misumi.
🤝 Dịch vụ hậu mãi chu đáo: Bảo hành chính hãng 12 tháng, hỗ trợ kỹ thuật tận nơi và phản hồi sự cố nhanh chóng.
